液压弹簧压力试验机

产品简介：

弹簧液压压力试验机用于检测减震弹簧、缓冲器弹簧、复合弹簧、橡胶弹簧、车钩弹簧、碟簧等大型弹簧以及弹性元件的压力、承载力、永久变形、压缩刚度等力学性能检测。

液压弹簧压力试验机采用下置式双向伺服作动器主机为平台，配置精密活塞和电液伺服阀、计算机伺服控制器，实现多通道全闭环控制。配置相应的夹具可以完成其他零部件的静态试验。具有结构简单、噪音小、精度高等优点。

主机特点：

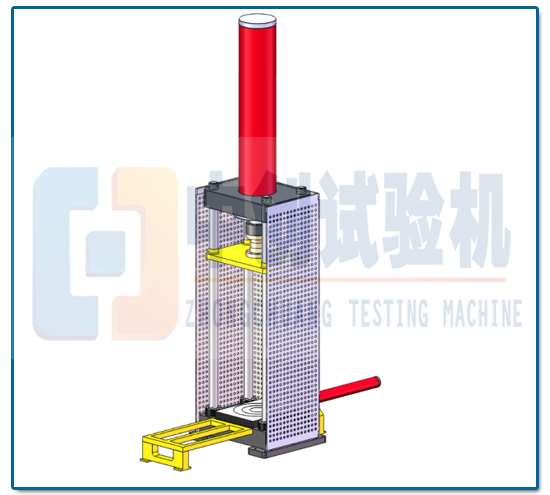

弹簧液压压力试验机主机为半开放四立柱式结构，主机框架通过力学有限元分析，强度高、变形小。油缸上置，在活塞的端部连接负荷传感器，在主机机身上放置位移传感器，移动部分与位移传感器连接，完成试验力、位移信号的检测。油缸、活塞的密封元件采用进口专用高速密封元件。极限位置设计液压缓冲区，避免硬冲击。

技术指标：

最大试验力：                         500kN（50T）       1000kN（100T）         2000kN（200T）

试验力有效测量范围：                                    2%-100%满量程

试验力示值重复性误差：                                 2%-100%满量程≤1%

试验力最小读数值：                                      每档满量程的0.05%

位移最小读数值：                                            0.01mm

加载测力方式：                               液压加载；采用高精度传感器测力、测位移

位移检测精度                                            （50+0.15l）μm

压盘直径                                      φ200mm /φ300mm/φ500mm按实际试样

最大试验空间：                           上压盘至工作台的距离  800/1000/1200按实际试样

活塞行程：                                          600/800/1000mm按实际试样

软件特点：

计算机软件为WINDOWS 7/10平台软件，具有动态显示、存储、输出试验报表等功能，软件控制自动完成加载、卸载，便于试验员方便操作。

负荷与位移均为计算机屏幕显示。由动态通讯、结果观察、记录查询、图表显示、图表打印、参数输入、数据处理、数据保存等功能模块构成；软件页面显示区域由：数据显示窗口、波形显示区和控制面板三部分组成。

对传感器的变形和机械变形进行变形补偿，从而消除对位移精度的影响。

设定试验力，检测弹簧的变形量。

设定试验力，检测弹簧的剩余高度。

设定弹簧的变形量，检测弹簧的试验力。

设定弹簧的剩余高度，检测弹簧的试验力。

最多可以设置5个检测点。

实时显示试验波形。

数据显示及处理：采用计算机屏幕显示试验力、弹簧的位移、计算弹簧的刚度、打印试验报告、查询试验结果。

具有过载保护功能，当超过传感器满量程时，系统自动停机，避免造成传感器损坏。
